固体速度测量

SpeedFlow 2.0

可用于自由落体和气力输送的固体连续速度测量

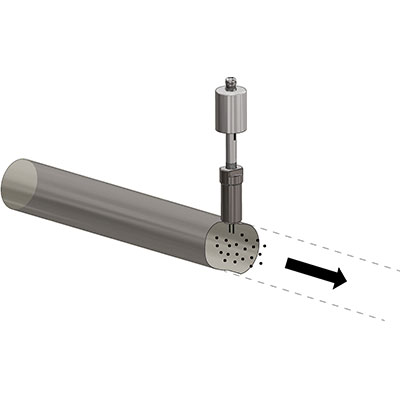

特别设计用于连续测量固体和颗粒(如颗粒、粉末和粉尘)的速度,这些固体和颗粒以自由落体或气动方式运输。采用静电技术。

  • 插入式传感器,便于安装
  • 无需校准
测量整个横截面
Add to Compare
  • 金属管中固体(粉末,颗粒,灰尘)的连续速度测量
  • 直接在输送流/气流床中测量
  • 测量完全独立于物料
  • 安装简单,使用焊接底座进行安装
  • 能源

应用实例:

技术规格
测量物料 粉尘,粉末及颗粒
技术原理 探针相关法
工况压力 最高1bar
工况温度 最高80℃,120℃可定制
安装方式 通过底座安装
物料输送方式 气力输送
测量范围 0.75——35m/s
管道直径 无限制
防爆等级
输出 4…20mA, Modbus, Profibus
  • 物料:颗粒,粉末和粉尘
  • 在金属管道中
  • 可用于自由落体场合或气动输送机
  • 范围:从最小流速0.75m/s开始
传感器技术参数
底座材质 St52 钢 或 1.4571不锈钢
探针 耐磨合金钢
外壳材质 不锈钢 1.4571
防护等级 IP 65
探针长度 15 mm
测量范围 0.75…35 m/s
管道内部温度 -20…+80 °C
(更高温度可定制)
管道外部温度 0…+60 °C
电源 24 V DC
重量 约 1.5 kg
尺寸 Ø 60, Ø 20, 长度 320 mm (包含探针长度)
测量精度 ± 1 %
(在标定范围内)
处理器技术参数
处理器 (DIN 卡轨) 处理器 (液晶显示)
电源 24 V DC ±10 % 110 / 230 V AC 50 Hz
(可选 24 V DC)
功耗 20 W / 24 VA
防护等级 IP 40 IP 65
环境工作温度 -10 … +45 °C
尺寸 (W x H x D) 23 x 90 x 118 mm 258 x 237 x 174 mm
重量 约 172 g 约 2.5 kg
连接电缆 0.2-2.5 mm2 [AWG 24-14]
电流输出 1 x 4 … 20 mA (0 … 20 mA),
负载 < 500 Ω
3 x 4 … 20 mA (0 … 20 mA),
负载 < 500 Ω
通讯接口 RS 485 (ModBus RTU) / USB
脉冲输出 开环集电极 – 最大 30 V, 20 mA
Relay contact 最大额定负载:
250 V AC
最大峰值电流:
6 A
最大额定负载 230 V AC:
250 VA
最大DC-1开关电流:
3/110/220 V: 3/0.35/0.2 A
最小开关负载:
500 mW (10 V / 5 mA)
数据备份 闪存

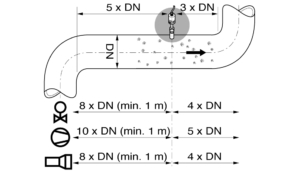

对于传感器的安装,需要根据输送的上游和下游指定安装位置。在指定的安装位置焊接插座,并通过插座在管线上钻一个20 mm的孔。然后将传感器插入并调节深度,最后用连接螺母将传感器固定在底座上。传感器和分析单元之间的距离最大可达300米。 speedflow velocity measurement process solids
