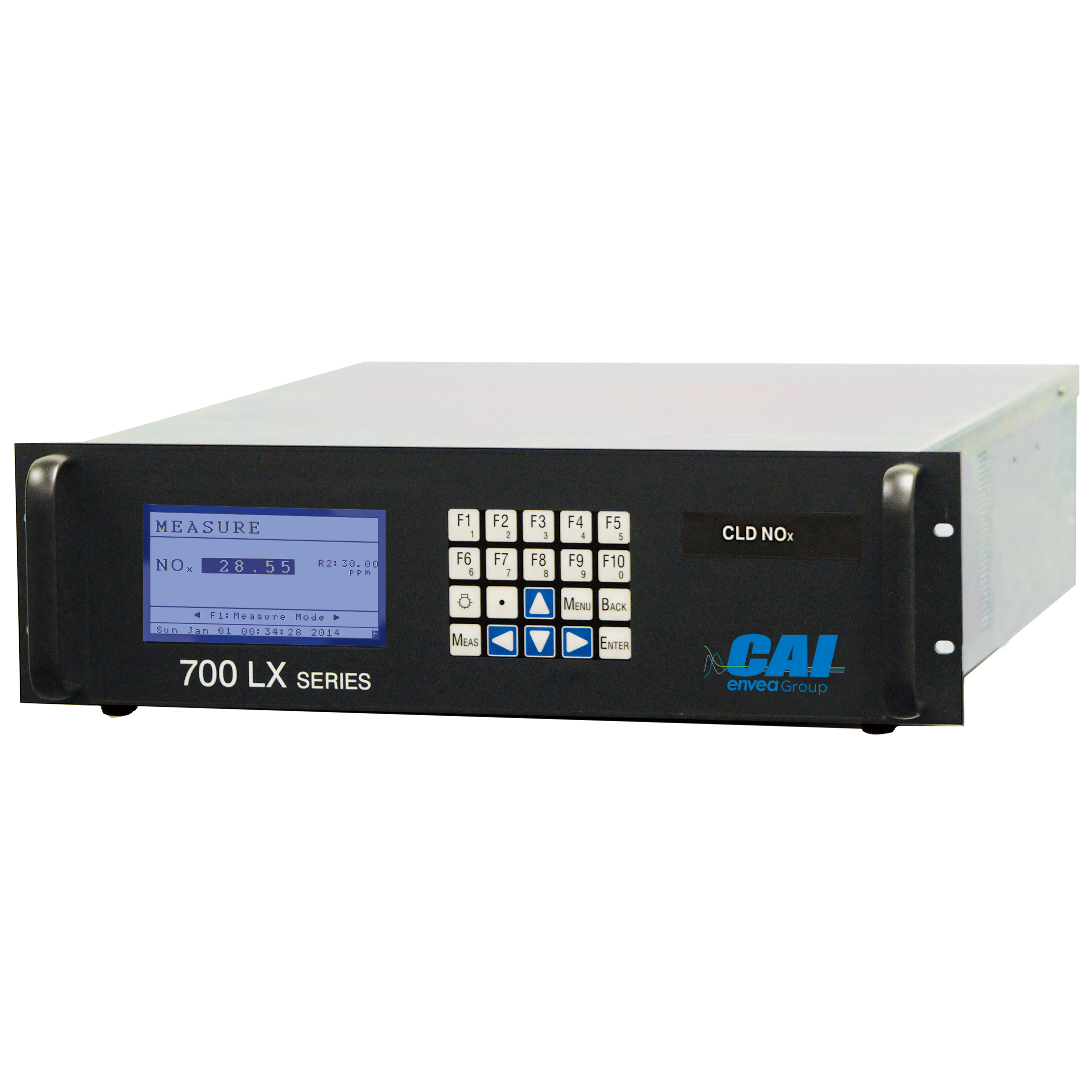

CAI 700 LX CLD
CLD氮氧化物(NOx)分析仪
700LX系列CLD分析仪采用化学发光法（CLD）测量气体中的NO和NOx浓度。在NO测量模式下，臭氧与一氧化氮发生化学发光反应，生成NO₂和O₂，并产生与NO浓度成正比的光信号。该光信号由高灵敏度光电二极管检测，并转换为电信号进行分析。
在NOx测量模式下，样气首先通过内置NO₂转换器，将NO₂转换为NO后，再与臭氧发生化学发光反应。所检测到的信号与样气中总NOx（NO + NO₂）浓度成正比，从而实现对氮氧化物浓度的准确测量。
功能 & 优点
- 测量范围：3 ppm 至 3,000 ppm（满量程）
- 三种测量模式：NO、NOx 以及 NO/NO₂/NOx
- 自动校准与自动量程切换
- 响应时间快
- 基于 Linux 的稳健、坚固操作系统
- 电子式样气与臭氧流量控制
- 无需真空泵
- 全面诊断功能
应用场合
- 燃烧效率监测
- 燃料电池分析
- 燃气轮机/发电机反馈控制
- 氨逃逸监测
- 工艺化学气体分析
- 人员安全保障
- 制药工艺过程监测
- 机动车尾气排放监测
技术规格
| 检测器 | 光电二极管 |
| 响应时间 | 通常 < 3 秒（达到 90% 满量程 |
| 重复性 | 优于满量程的 0.5% |
| 线性度 | 优于满量程的 1% |
| 准确度 | 优于满量程的 1% |
| 精度 | 优于满量程的 0.5% |
| 噪声 | 小于满量程的 0.5% |
| 零点与量程漂移 | 每 24 小时小于满量程的 1% |
| CO₂影响 | 在 10% CO₂ 条件下影响小于 2% |
| H₂O影响 | 在 1% H₂O 条件下影响小于 1% 干扰数据：在 100 ppm 条件下，CO、HCN、SO₂、NH₃、N₂O均不可检测到影响 |
| 流量控制 | 电子比例压力控制器 |
| 样气流量 | 通常 1.5–2.5 LPM（低流量选项为 0.6 LPM） |
| 转换器 | 碳材料 @ 205°C；转换效率 95–100% |
| 臭氧发生器 | 紫外灯 |
| 空气或氧气要求 | 干燥空气（NOx < 0.01 ppm，流量 350 cc/min，25 psig，露点 < -10°C） |
| NO/NOx控制 | 手动/远程/自动循环 |
| 标准输出 | 电压、电流、RS-232 AK协议、TCP/IP MODBUS及AK协议 |
| 可分配继电器报警/状态 | 15路可配置干接点 |
| 数字诊断 | 温度、压力、EPC电压百分比及流量 |
| 显示 | 3” × 5” LED显示屏 |
| 样气温度 | 50°C（无冷凝） |
| 环境温度 | 5–40°C |
| 环境湿度 | < 90% RH（无冷凝） |
| 预热时间 | 1小时 |
| 接口 | 1/4英寸管接头 |
| 电源要求 | 115/230 VAC；50/60 Hz；560 W |
| 尺寸(HxWxD) | 5.25H x 19W x 23D In. (133.4H x 482.6W x 584.2D mm) |
| 重量 | 45 Lbs. (20.4 kg) |
符合认证标准
- U.S. EPA COMPLIANCE 40 CFR PART 1065
- ECE 49-06 Compliant
- Conforms to UL STD 61010-1, Certified to CAN/CSA C22.2 STD No. 610610.1
