粒度变化监测

Paddy

Paddy监测仪可提供物料粉化的趋势信息。它通过测量物料粒度的变化检测筛网是否有破损。Paddy对污染不敏感,无需旁路即可工作。

加入比较
  • 提供粉碎趋势信息
  • 测量粒度变化,监测筛分设备是否破损
  • Paddy对污染物不敏感,无需旁路即可工作
  • 最新的微波技术与智能评估软件结合使用
  • 可以安装在筛分或研磨系统下游的自由落体管道中
  • 快速检测粗颗粒,只需10%的质量流量
  • 水泥
  • 食品
  • 木材
技术规格
测量物料 粉尘,粉末及颗粒
工况压力 1bar,10bar可定制
工况温度 最高80℃
安装方式 通过安装底座安装于导流板或者文丘里之后
输送方式 气力输送或者自由落体的垂直管道
防爆等级 Cat. 1/2
输出 4…20mA 趋势信号, Modbus, Profibus
  • 快速检测粗颗粒,只需10%的质量流量
  • 将最新的微波技术与智能评估软件结合使用
  • 可以安装在筛分或研磨系统下游的自由落体管道中
  • 可以显示粒度的变化趋势
  • 特殊的自由落体部分需要有挡板
  • 由两个传感器组成(测量和参比)
传感器技术参数
测量原理 微波
测量范围 粒度最大可达 10 mm,更大可定制
外壳材质 不锈钢 1.4571
防护等级 IP 65, 粉尘防爆 20 区或者气体防爆1区(可选)
环境工作温度 传感器前端: -20 … +80 °C
可选: -20 … +200 °C
传感器电子部分: 0 … +60 °C
最大工作压力 1 bar
工作频率 K 波段 24.125 GHz, ±100 MHz
发射功率 Max. 5 mW
重量 1.3 kg
尺寸 Ø 60, Ø 20, 长度 271 mm
处理器技术参数
处理器 (DIN 卡轨) 处理器 (液晶显示)
电源 24 V DC ±10 % 110 / 230 V AC 50 Hz
(可选24 V DC)
功耗 20 W / 24 VA
防护等级 IP 40 to EN 60 529 IP 65 to EN 60 529/10.91
环境工作温度 -10 … +45 °C
尺寸(W x H x D) 23 x 90 x 118 mm 258 x 237 x 174 mm
重量 约 172 g 约 2.5 kg
连接电缆 0.2-2.5 mm2 [AWG 24-14]
电流输出 1 x 4 … 20 mA (0 … 20 mA),
负载< 500 Ω
3 x 4 … 20 mA (0 … 20 mA),
负载 < 500 Ω
通讯接口 RS 485 (ModBus RTU) / USB
脉冲输出 开环集电极 – 最大 30 V, 20 mA
继电器输出 最大额定负载:
250 V AC
最大峰值电流:
6 A
最大额定负载 230 V AC:
250 VA
最大通断能力DC1:
3/110/220 V: 3/0.35/0.2 A
最小开关负载:
500 mW (10 V / 5 mA)
数据备份 闪存

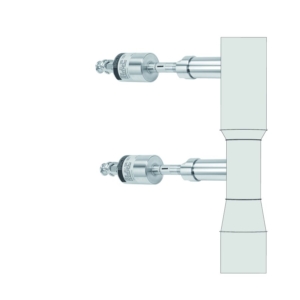

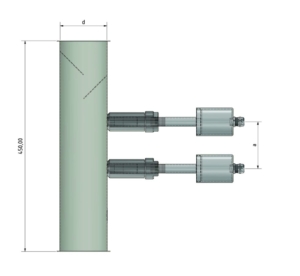

在选定的安装位置,按要求的距离焊接两个传感器底座;通过传感器底座座在管壁钻一个20 mm的孔;传感器插入安装底座,并根据壁厚调整插入深度,然后用螺母固定。 paddy particle size monitoring process powders paddy particle size monitoring process powders
