点料位监测

ProGap 2.0-BS

采用非接触微波测量技术,检测容器、管道或料仓中的干散状固体物料料位。

Add to Compare
  • 对物料结垢不敏感
  • 探测范围达25米(更高可定制)
  • 搭配适配器,可耐220℃高温和20bar的压力
  • 采用陶瓷安装,适用温度高达1000°C
  • 通过配适配器,可以使用在粉尘防爆区
  • 继电器信号输出
  • 待测管道或仓壁是非导电金属材料,则可以在外部直接测量
  • 带独立处理器的小巧传感器
  • 不受仓内物料下料的影响,不用特意避开物料入仓点
  • 石灰石
  • 瓷砖
  • 垃圾焚烧
  • 水泥
  • 建筑材料

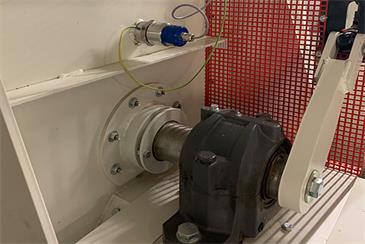

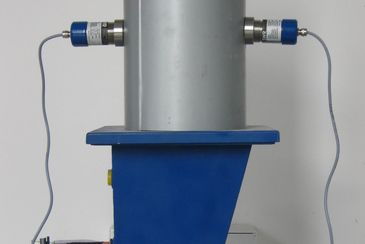

应用实例:

技术规格
测量对象 粉尘,粉末,颗粒
技术原理 微波
筒仓直径/ 探测范围 25m
工况压力 最大 20 bar
工况温度 高达 1000°C
安装方式 1 1/2 ” 螺纹安装
使用位置 料库,筒仓,溜槽,管线,过渡点
防爆等级 Cat. 3
输出 继电器
  • 微波栅非接触式测量方法
  • 可安装在容器、管道、竖井或自由落体段
  • 探测范围 0.1 … 25 m
  • 如果容器壁、外壳或管道是非金属材质,在可以安装在外部进行测量
  • 配备适配器的情况下,可在高温、高压等严苛的工况条件下使用
  • 微波测量技术对传感器窗口上的任何结垢都不敏感
技术参数
材质 外壳: 不锈钢 1.4571
传感器测量面: POM
防护等级 IP 65
工况温度 -20…+80 °C
-20…+220 °C (配适配器)
最大 1000 °C (配陶瓷适配器)
环境温度 -20…+60 °C
工作温度 最大 1 bar
最大 20 bar (配适配器)
探测范围 0.1 … 25 m
电源 M24 V DC (- 10 / +15 %)
24 V AC (- 10 / +15 %)
功耗 最大 20 VA
电流消耗 最大 850 mA
继电器输出 最大额定负载: 250 V AC
最高峰值电流: 6 A
最大额定负载 230 V AC: 250 VA
最大DC-1开关电流: 3/110/220 V:
3/0.35/0.2 A
最小开关负载: 500 mW (10 V/5 mA)
下降沿延迟时间 0.25 …5 s (连续可调)
测量频率 K-波段 24.125 GHz (± 100 MHz)
发射功率 最大 5 mW
重量 发射器: 1.1 kg
接收器: 1.1 kg
适配器参数
压力适配器 温度适配器 食品级适配器 高温适配器
材质 不锈钢1.4571
隔片:POM
不锈钢1.4571
隔片:Tecapeek
不锈钢1.4571
隔片:Tecapeek GF30
不锈钢
隔片:陶瓷
温度 -20…+80 °C 最高 +220 °C 最高 +220 °C 最高 1000 °C
压力 最大 20 bar 最大 20 bar 最大 20 bar 最大40 bar
螺纹 G 1½ 英寸 G 1½ 英寸 G 1½ 英寸 G 1½ 英寸
扳手宽度 55 mm 55 mm 55 mm 17 mm

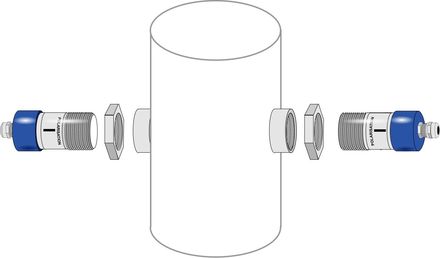

ProGap 2.0-BS可通过以下类型轻松安装:

  • 通过G-1.5英寸螺纹套筒底座安装
  • 使用DN-40法兰安装
  • 用夹子或其他装置

确保发射器和接收器在一条轴线上;并通过定位螺栓进行调整,使得标志面一致。
