连续物料流动检测(流动/不流动)

FlowJam

微波传感器,用于非接触式检测物料流动和物料堵塞

系统采用非接触式微波测量技术,通过多普勒原理来探测固体物料的流动状态

FlowJam是一种过程安全的设备。所使用的微波技术可以穿透传感器上的物料堆积物,所以不影响测量结果。如果容器壁、外壳或管道不是金属材质,则可以从外部进行测量。

加入比较
  • 对物料结垢不敏感
  • 适用于任何管道
  • 配适配器,可应用在高达220°C、20 bar的工况条件下
  • 采用陶瓷适配器,可应用在高达1000°C的场合
  • 紧凑(一体化)
  • 开关量报警输出
  • 灵敏度可连续调节
  • 可穿透非金属管道,进行外部安装测量
  • 可以提供分体式传感器
  • 检测物料的流动和堵塞
  • 钢铁
  • 食品
  • 生物质发电
  • 水泥
  • 化工
  • 燃煤电厂
  • 喷涂
  • 焚化
  • 矿物质
  • 木材
  • 石灰厂
  • 能源
  • 石膏
  • 发电厂
  • 铸造厂

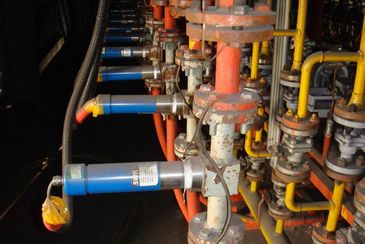

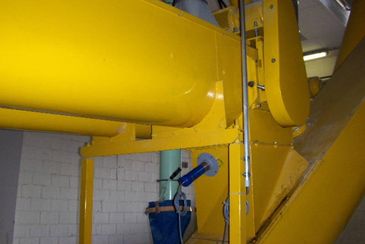

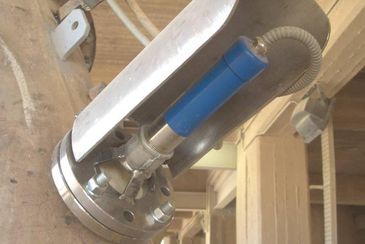

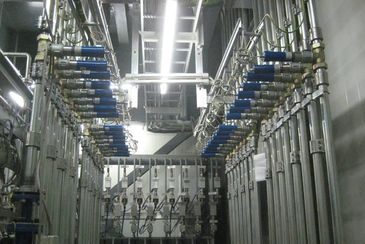

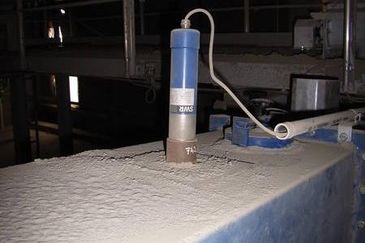

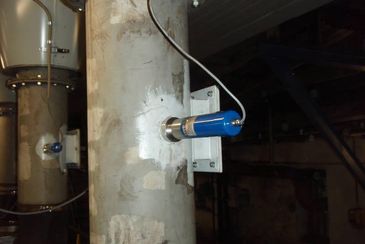

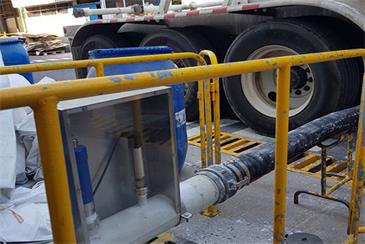

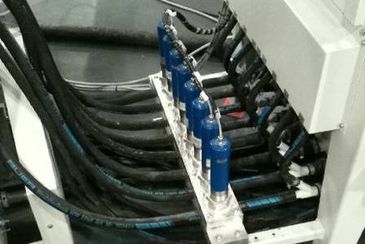

应用实例:

技术规格
测量物料 粉尘、粉末、固体颗粒物
技术原理 微波技术
工况压力 最高20bar
工况温度 高达1000℃
安装方式 1.5英寸螺纹安装
物料输送方式 不限
可检测流量范围 不限
适用管径范围 探测范围1.2m
输出 继电器输出
  • 适用于任何管道
  • 配适配器,可应用在高达220°C、20 bar的工况条件下
  • 采用陶瓷安装,可应用在高达1000°C的工况条件下
  • 系统采用非接触式微波测量技术,通过多普勒原理来探测固体物料的流动状态
  • 在配备过程适配器的情况下,FlowJam可以在苛严的环境下使用,例如在高温高压场合工作。
传感器技术参数
外壳材质 不锈钢 1.4571
防护等级 IP 65
工作温度 -20…+80 °C
-20…+220 °C (配温度适配器)
最大 1000 °C (配陶瓷适配器)
环境温度 -20…+60 °C
工作压力 最大. 1 bar
最大. 20 bar (配压力适配器)
电源 24 V DC/AC ± 10 %
继电器输出 最大额定负载: 250 V AC
最大峰值电流:6 A
最大额定负载 230 V AC: 250 VA
最大DC-1开关电流: 3/110/220 V:
3/0.35/0.2 A
最小开关负载: 500 mW (10 V/5 mA)
阻尼时间 250 ms …15 s (连续可调)
检测频率 24.125 GHz; ± 100 MHz
发射功率 最大 5 mW
重量 1.0 kg
尺寸 长:216 mm
直径:52 mm
螺纹区长度: 30 mm
螺纹规格: G 1½”
适配器参数
压力适配器 温度适配器 食品级适配器 高温适配器
材质 不锈钢 1.4571,
隔片: POM
不锈钢 1.4571,
隔片: Tecapeek
不锈钢 1.4571,
隔片:Tecapeek GF30
不锈钢
隔片:Ceramic
温度 -20…+80 °C 最大 +220 °C 最大 +220 °C 最大 1000 °C
压力 最大 20 bar 最大 20 bar 最大 20 bar 最大 40 bar
螺纹 G 1½ 英寸 G 1½ 英寸 G 1½ 英寸 G 1½ 英寸
扳手宽度 55 mm 55 mm 55 mm 17 mm

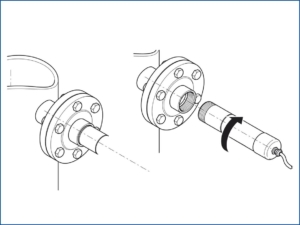

FlowJam可以通过以下方式轻松安装:

  • 图1: 拧入G 1½”-英制螺纹连接底座
  • 图 2: 使用DN 40 法兰
  • 图 3: 使用管夹或其他固定支架固定
