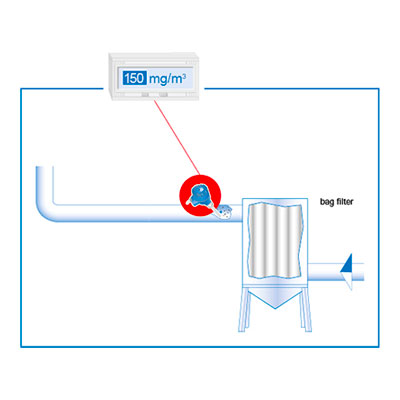

除尘器后端的粉尘测量

ProSens

连续测量粉尘浓度,可以以趋势信号或绝对值的形式给出排放的粉尘浓度。

ProSens 是专门用于除尘器出口的测量粉尘
含量的仪器。该测量仪器可以以趋势信号或绝对值
(校准后)的形式给出排放的粉尘浓度。

加入比较

  • 连续、准确、可靠的粉尘量测量(mg/m3)
  • 可以在大直径通道中测量粉尘含量
  • 粉尘浓度以绝对值输出
  • ATEX认证
  • 高温下粉尘浓度的测量
  • 趋势信号或绝对值

ProSens使用在:
– 各种管道中的粉尘趋势测量值
– 大直径管道中的精确测量

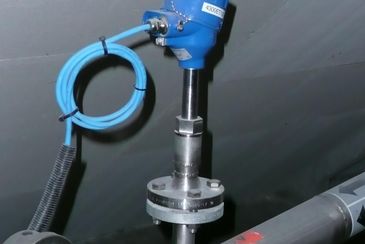

– 爆炸危险区域(气体-Zone 1,粉尘-Zone 20)
– 各种高温或/和严苛场合的粉尘浓度测量,包括:钢铁,化工,食品,水泥,采矿,医药

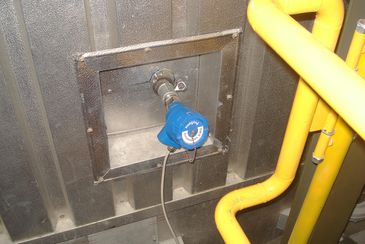

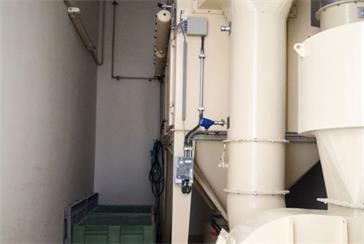

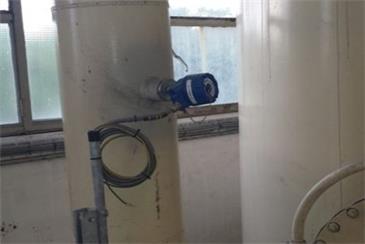

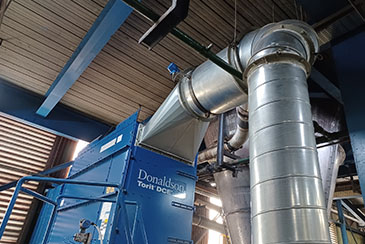

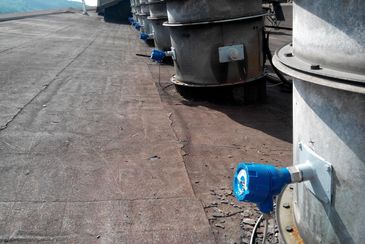

应用实例:

  • 输出:绝对值,mg/m3
  • 大直径管道中也能进行精确测量
  • 高温场合也可测量粉尘浓度
传感器技术参数
测量对象 烟气中的固体粉末颗粒
测量范围 > 0.1 mg/m³
工艺温度 标准: 150 °C;
可选: 最高 500 °C
压力 最高 2 bar (可选: 高达 25 bar)
流速 最小4 m/sec
湿度 95 % RH 或更低
(无冷凝)
测量原理 动态电荷法
环境温度 -20…+ 60 °C

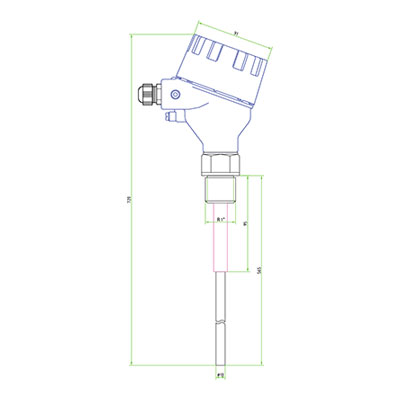

传感器探杆 材质: 不锈钢;
长度: 500 / 1000 mm
外壳 铝合金
防护等级 IP 66; ATEX: cat. 1/2 GD
电气连接 M 20
报警输出 继电器报警输出
最大 250 V AC, 1 A
不适用于防爆版( Cat. 1 和 2)
重量 约 1.5 kg

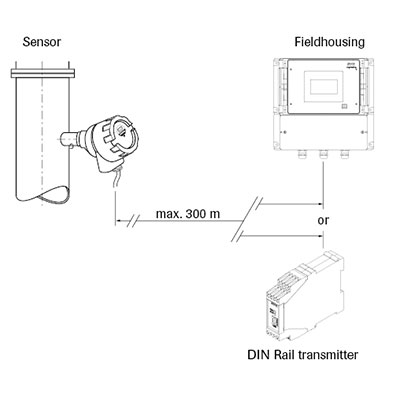

处理器技术参数
电源 24 V DC ±10 %
功耗 20 W / 24 VA
防护等级 IP 40
环境工作温度 -10 … +45 °C
尺寸 (W x H x D) 23 x 90 x 118 mm
重量 约 172 g/td>
DIN 卡轨 DIN 60715 TH35
连接电缆 0.2-2.5 mm2 [AWG 24-14]/td>
电流输出 1 x 4 … 20 mA (0 … 20 mA),
负载 < 500 Ω
通讯接口 ModBus RTU (RS 485) / USB/
脉冲输出 开环集电极 – 最大 30 V, 20 mA
继电器输出 最大额定负载:
250 V AC
最大峰值电流:
6 A
最大额定负载 230 V AC:
250 VA
最大分断能力 DC1:
3/110/220 V: 3/0.35/0.2 A
最小开关负载:
500 mW (10 V / 5 mA)
数据备份 闪存

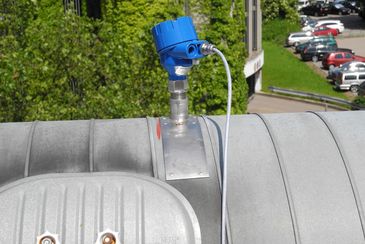

ProSens可以安装在金属烟道和管道中。

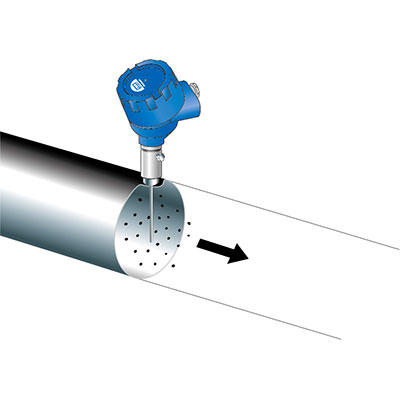

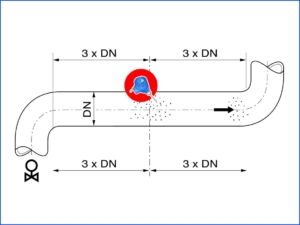

安装时应距离弯头、阀门、节流部件等3倍管道直径长度。非金属通道必须使用金属套管、金属箔或密目金属网格覆盖一段长度至少为管道直径5倍的管道。确定安装位置后,在管道壁上钻一个孔,将安装底座平齐插入。底座与管道垂直焊接到位。然后将传感器杆插入其中并用固定螺钉固定。传感器杆的长度应至少为通道直径的1/3,最多为通道直径的2/3。

prosens dust measurement monitoring process
