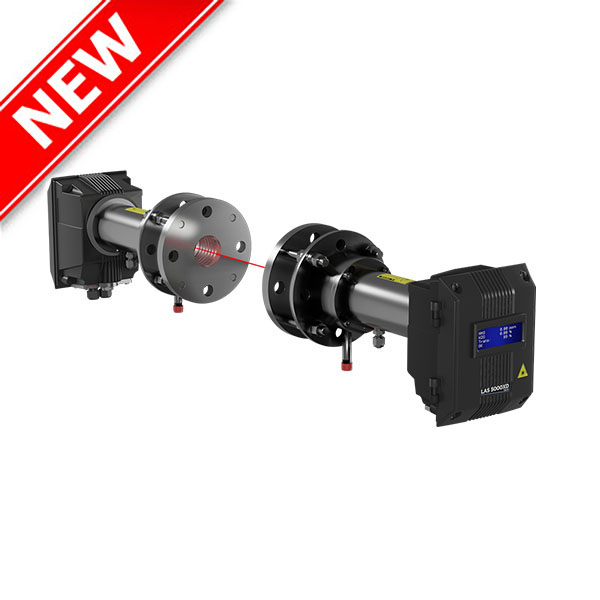

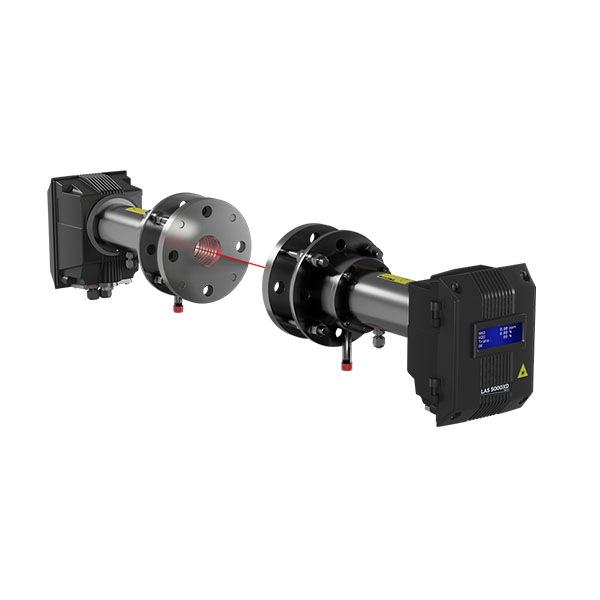

LAS 5000XD
原位激光 (TDLS) 气体分析仪
原位激光 (TDLS )气体分析仪设计用于满足各种 CEMS 和工业过程的要求。
LAS 5000XD 使用可调谐二极管激光光谱技术 (TDLS) ，并有多种型号可用于测量： NH3 + H2O, HF, CO + CO2, O2, HCl + H2O, 等。
分析仪用于在恶劣环境条件中提供坚固、快速响应时间 (1 s) 和高精确度的测量 (适用于Ex Zone II)。
LAS 5000XD 原位激光（TDLS）气体分析仪的运营商受益:
- 无需采样系统
- 不受气体温度影响
- 避免来自干扰气体的影响
- 无需校准
功能 & 优点
特性
- New 内置反吹气路（ClearPath）功能
- 高灵敏度和选择性测量
- 高信噪比
- 无测量漂移
- 响应时间 1 s
- 从 ppm 到 %的大范围动态量程
- 发射器 (Tx) 和接收器 (Rx)之间的实时通信
- 结构坚固，适用于Ex Zone II (认证即将到来)
💡 反吹气路（CLEARPATH）
- 消除吹扫区域内相对湿度, O2 或 CO2 干扰。
运营商受益:
- 无需 N2 或干空气吹扫
- O2 的高精度测量
- H2O的高精度测量
- CO2 的高精度测量
用户受益
- 低维护和拥有成本
- 无需N2 或干空气吹扫: 无油无尘空气仪表已足够
- 优化流程，降低运营成本

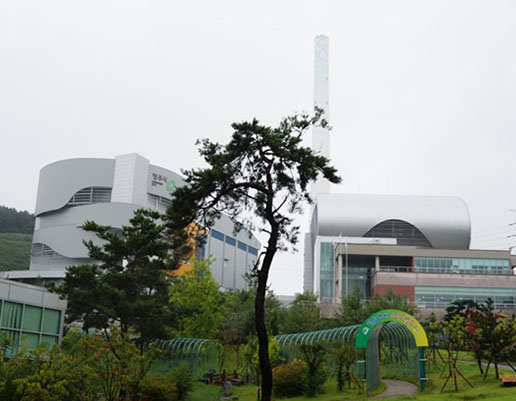

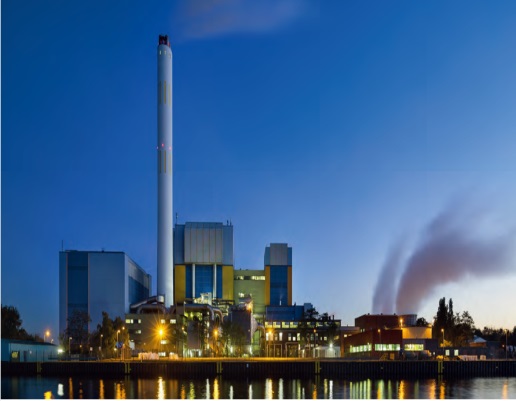

应用场合
广泛应用于CEMS和工业过程
- 氨逃逸控制（脱硝应用）
- 过程和燃烧控制
- 铝厂HF排放控制
- HCl/SO2 减排控制
- 乙烯裂解炉控制
- 半导体生产中的HCl浓度控制
- 宠物食品、化肥厂等中的氨浓度控制
技术规格
| 技术 | ADLAS (先进检测激光吸收光谱法) • 优化的光机设计 • 高速低漂移电子器件 • 强大的信号处理和算法 • 独立光谱技术 |
| 更低的检测限 | < 1% of FS |
| 响应时间 (0–90%) - 短 | 1 s |
| 不匹配/线性 | ≤ ±1% |
| 烟气温度 (最高°C) NH3 + H2O / HCl + H2O / HF CO + H2O / O2 / CO + CO2 |
+400°C（取决于浓度范围） +1200°C（取决于浓度范围） |
| 烟气压力 | 最高 2 bars (绝对值) |

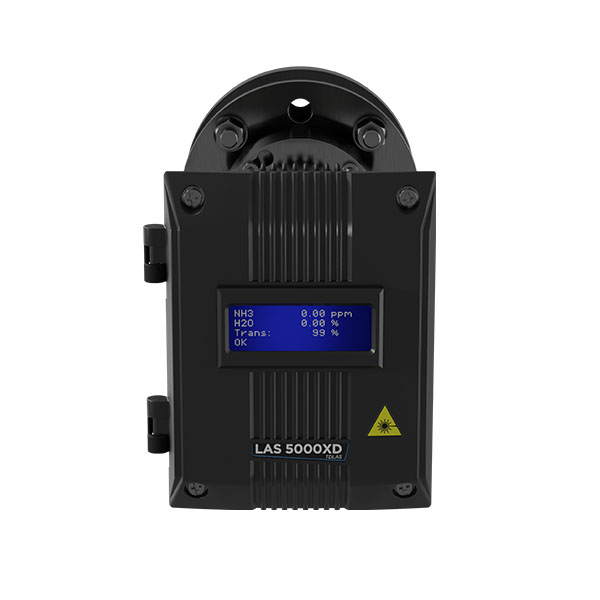

| 发射器 （Tx）显示屏 | 4 x 20 LCD |
| 通讯 | Modbus RTU (RS485) / 以太网 (RJ45) - Web服务器 |
| 电源 | + 24 V DC, 波纹和噪声 50 mV |
| 功耗 | 15 W (预热) < 15 W 标准使用时 |
| 建议温度T° (环境温度) | -20°C 至 +55°C |
| IP index Tx & Rx 防护外壳 | IP65 |
| 烟囱法兰规格要求 | DN50 PN16, 2’’ – 150 lbs, Class 150 |
| 法兰材质 | SS 316 L |
| 空气消耗量 (主吹扫 – 必要) |
5-50 L/min (可根据现场条件进行调整) (干燥无油, ISO 8573.1 Class 2-3) |
| 空气消耗量 (二次吹扫 – 推荐) |
2-3 L/min (干燥无油, ISO 8573.1 Class 2-3) |
| 适用烟囱直径 | 从 0.5 至 20 m |
注意 - 技术规格是在以下条件下定义的: 气体温度 = 25°C / 气体压力 = 1013 mbar / 路径长度 = 100 cm / 环境温度 = 25 °C
